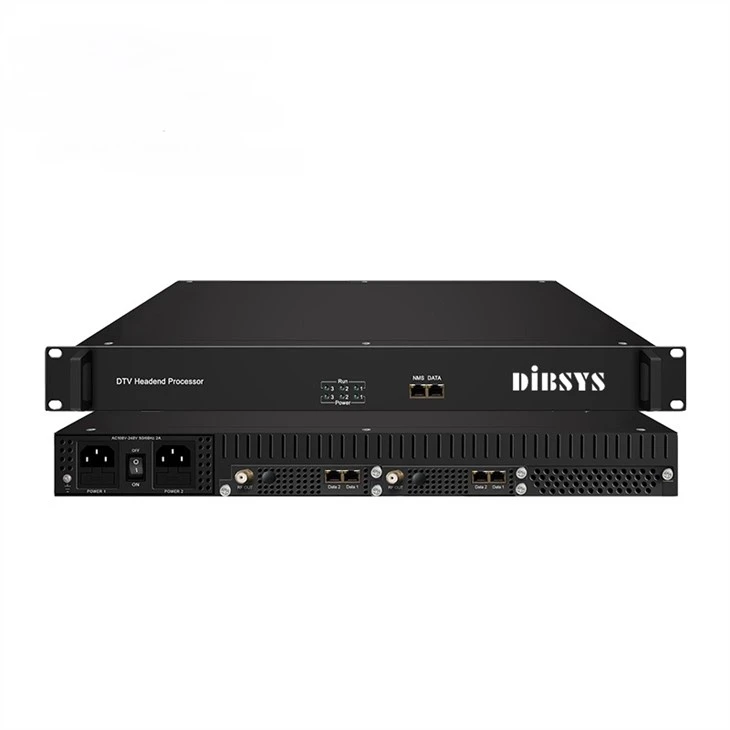

Prosesor Modulasi Multi-Standar

DMP500 Sistem digital masa kini menuntut pemrosesan video yang kuat, fleksibel, dan serbaguna serta solusi ringkas yang memungkinkan penyedia layanan mendukung arsitektur jaringan baru. Casing 1RU ini dilengkapi dengan 3 slot modul independen yang dapat ditukar saat panas.



Setiap modul dapat dikonfigurasikan secara individual berdasarkan aplikasi termasuk ISDB-T, DVB-T, DVB-C, pemrosesan modulasi ATSC dan kombinasi semua fungsi ini.



Prosesor Modulasi Multi-Standar adalah generasi berikutnya dari peralatan pemrosesan headend cerdas yang menggabungkan kekompakan dan fleksibilitas untuk menghasilkan solusi hemat biaya. Berdasarkan pengalaman kami, DMP500 memberikan manfaat operasional dan ekonomis dalam aplikasi pengiriman Video.



Fitur

• Desain plug-in modular, sasis 1U dan 3 slot

• Pemrosesan modulasi ISDB-T, DVB-T, DVB-C, ATSC

• Mendukung kombinasi fleksibel dari berbagai jenis modul

• Pemrosesan data maksimum 800M

• Mendukung 1 GE dua arah (Port data), antarmuka RJ45

• Mendukung manajemen Web, Perbarui melalui web

• Catu daya ganda yang tidak dapat dicolokkan



Keuntungan



• Mengadopsi desain modul yang sepenuhnya independen; meningkatkan stabilitas kerja independen setiap modul.



• Dengan mode kerja sakelar internal; satu port manajemen jaringan digunakan untuk mengelola setiap modul (3 IP NMS melalui satu port jaringan).



• Desain baru, memudahkan operator untuk mewujudkan pencadangan dan redundansi sesungguhnya untuk satu peralatan tanpa menempati lebih banyak ruang.

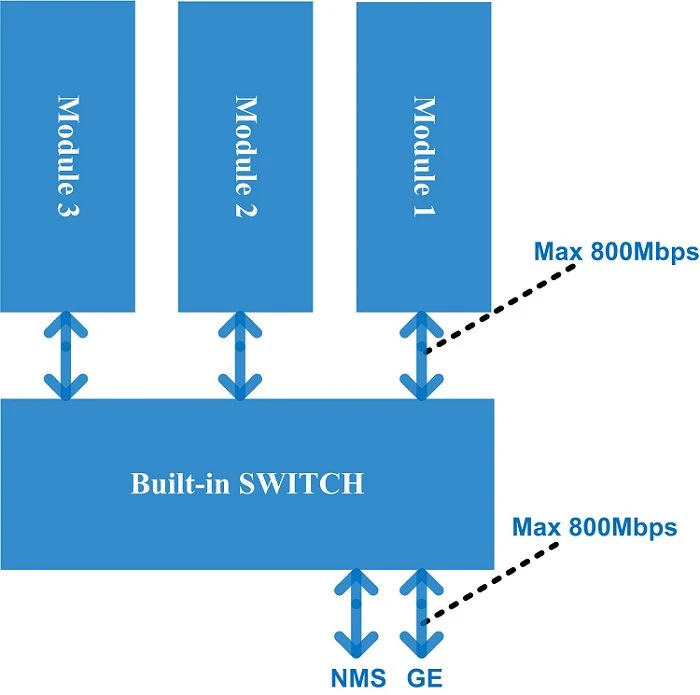

Bagan Prinsip

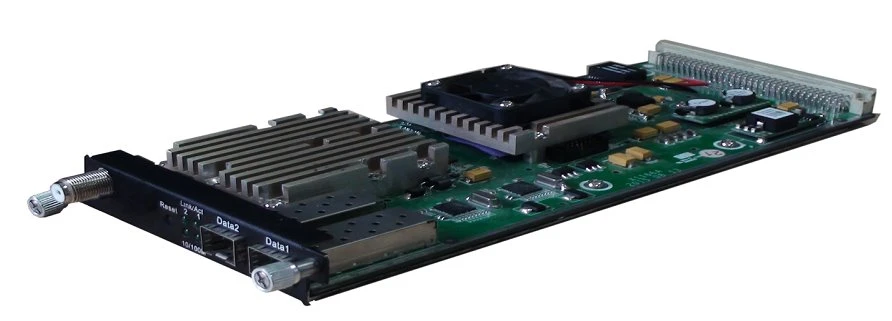

Modul Modulasi QAM 16/32



Spesifikasi Modul

Dmasukan ata: 128 Masukan IP dari panel depan Port data

Input IP maksimum 512 melalui UDP/RTP, 2 Port GE (RJ45/SFP)

Input IP maksimum 1024 melalui UDP/RTP, 2 Port GE (RJ45/SFP)

Keluaran data:Keluaran IP 16/32 melalui UDP/RTP/RTSP,

unicast/multicast, 2 Port GE (RJ45/SFP)

Tingkat Trans Maksimal:840Mbps/Port GE

Keluaran RF (tipe F):16/32 saluran multiplexing, pengacakan

dan modulasi

Multipleksing (penggandaan)

Pemetaan Ulang PID Maksimum: 180 pid keluaran per saluran

256 pid keluaran per saluran

Fungsi pemetaan ulang PID (otomatis atau manual)

Penyesuaian PCR yang akurat

menghasilkan tabel PSI/SI secara otomatis



Mengacak-acak

CA simulcrypt maksimum:  4

Standar:ETR289, ETSI 101 197, ETSI 103 197

Koneksi:Koneksi lokal/jarak jauh

Modulasi

Standar:ID300 429/ITU-T J.83A/B (DVB-C)

AKU:Lebih besar atau sama dengan 40db

Frekuensi RF:50~960MHz, langkah 1KHz

Tingkat keluaran RF:{{0}}~+10dbm (87~117 dbµV), langkah 0,1db untuk semua pembawa

Nilai Simbol:5.0Msps~7.0Msps, 1ksps melangkah

Konstelasi:16/32/64/128/256QAM

Keluaran RF:16 keluaran pembawa non-berdekatan dalam bandwidth 192M

32 keluaran pembawa non-berdekatan dalam bandwidth 384M

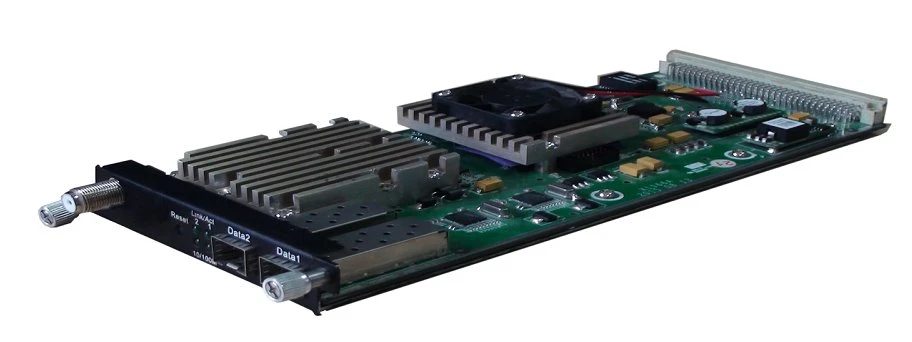

8 Modul Modulasi DVB-T/ATSC



Spesifikasi Modul

Masukan data:128 Input IP dari panel depan Port data

256 masukan IP melalui UDP/RTP, 2 Port GE (RJ45/SFP)

256 masukan IP melalui UDP/RTP, 2 Port GE (RJ45/SFP)

Keluaran data:8 Keluaran IP melalui UDP/RTP/RTSP, unicast/multicast,

2 Port GE (RJ45/SFP)

Tingkat Trans Maksimal:840Mbps/Port GE

Keluaran RF (tipe F):8 keluaran pembawa yang tidak berdekatan dalam bandwidth 192M



Multipleksing (penggandaan)

Nomor Saluran:8 saluran multiplexing

Pemetaan Ulang PID Maksimum 180 input per saluran

Fungsi pemetaan ulang PID (otomatis atau manual)

Penyesuaian PCR yang akurat

menghasilkan tabel PSI/SI secara otomatis

Modulasi: 8*DVB-T

Standar: ETSI EN300 744

AKU:Lebih besar atau sama dengan 40db

Frekuensi RF:50~960MHz, langkah 1KHz

Konstelasi:Lebar pita QPSK/16QAM/64QAM: 6/7/8 MHz

Modus trans: 2K/4K/8K

Komisi Pemilihan Umum: 1/2, 2/3, 3/4, 5/6, 7/8

Tingkat Keluaran RF:{{0}}~+10dbm (untuk semua operator), langkah 0,5db

Modulasi: 8 * ATSC

Standar:ATSC A/53

AKU: Lebih besar atau sama dengan 40db

Frekuensi RF:50~960MHz, langkah 1KHz

Konstelasi:8VSB

Lebar pita:6MHz

FEC RS(208 188)+Teralis

Tingkat Keluaran RF: {{0}}~+10dbm (untuk semua operator), langkah 0,5db

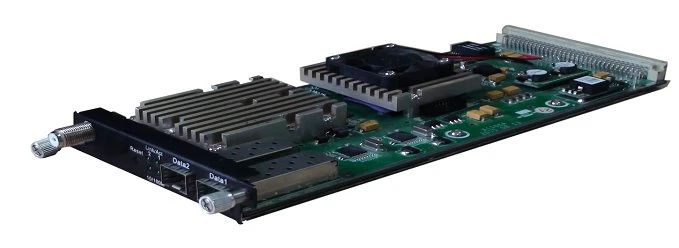

6 Modulasi ISDB-Tb



Spesifikasi Modul

Masukan data:128 Input IP dari panel depan Port data

192 masukan IP melalui UDP/RTP, 2 Port GE (RJ45/SFP)

Keluaran data:6 Keluaran IP melalui UDP/RTP/RTSP, unicast/multicast,

2 Port GE (RJ45/SFP)

Tingkat Trans Maksimal:840Mbps/Port GE

Keluaran RF (tipe F):6 saluran multiplexing dan modulasi.

Multipleksing (penggandaan)

Saluran Masukan: 192

Pemetaan Ulang PID Maksimum 180 input per saluran

Fungsi pemetaan ulang PID (otomatis atau manual),

Penyesuaian PCR yang akurat,

menghasilkan tabel PSI/SI secara otomatis



Modulasi

Standar:STD-B31 ARIB

Lebar pita: 6M

Konstelasi:QPSK, 16QAM, 64QAM

Interval Penjaga: 1/32, 1/16, 1/8, 1/4

Mode Transmisi: 2K, 4K, 8K

Tingkat kode:1/2, 2/3, 3/4, 5/6, 7/8

AKU: Lebih besar atau sama dengan 40dB

Frekuensi RF: 50~960MHz, langkah 1KHz

Tingkat keluaran RF: {{0}}dBm~+10dBm (87~117dbµV), langkah 0,1dB

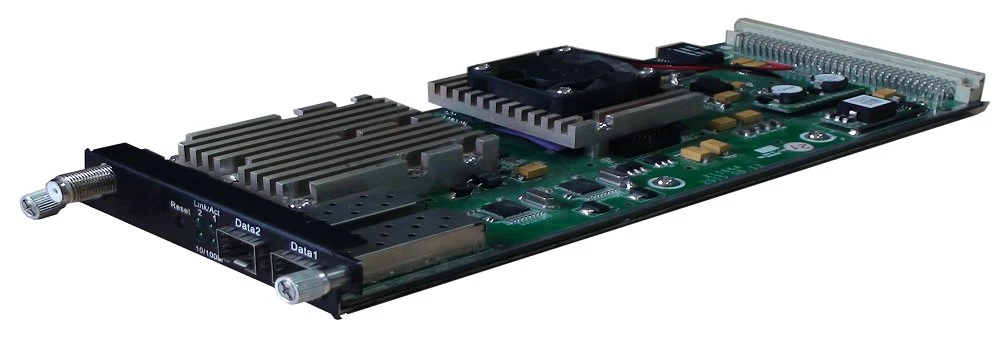

Modulasi ISDB-Tb 16









Spesifikasi Modul

Masukan data:Masukan IP 512×2 melalui UDP/RTP,

2 Port GE (RJ45/SFP) dan konektor aliran

Keluaran data:16 Keluaran IP melalui UDP/RTP/RTSP, unicast/multicast,

2 Port GE (RJ45/SFP)

Tingkat Trans Maksimal:840Mbps/Port GE

Keluaran RF (tipe F):16 saluran multiplexing dan modulasi.

Multipleksing (penggandaan)

Pemetaan Ulang PID Maksimum 256 pid keluaran per saluran

Fungsi pemetaan ulang PID (otomatis atau manual)

Penyesuaian PCR yang akurat,

menghasilkan tabel PSI/SI secara otomatis



Modulasi

Standar:STD-B31 ARIB

Lebar pita: 6M

Konstelasi:QPSK, 16QAM, 64QAM

Interval Penjaga:1/32, 1/16, 1/8, 1/4

Mode Transmisi: 2K, 4K, 8K

Tingkat kode:  1/2, 2/3, 3/4, 5/6, 7/8

AKU: 40dB

Frekuensi RF: 50~960MHz, langkah 1KHz

Tingkat keluaran RF: 20dBm~+10dBm (87~117dBµV), langkah 0,1dB



Lingkungan



Dimensi (L)×L×H) : 440 mm2×324 mm (1,5 inci)×ukuran 44 mm

Perkiraan berat  :6 kg

Lingkungan : 0~45derajat(pekerjaan); -20~80derajat(Penyimpanan)

Persyaratan daya:   Tegangan listrik 110V± 10%, 50/60Hz, AC 220± 10% 25% 2c 50% 2f60Hz
